جدول استاندارد ASME B16.20 برای گسکت Kammprofile

جدول استاندارد گسکت کمپروفایل برای فلنج‌های پایپینگ

این استاندار که توسط انجمن مهندسین مکانیک آمریکا تدوین شده است، الزامات کیفی، ابعاد، متریال و ساخت گسکت‌های فلزی را بررسی می‌کند.

در ادامه اندازه‌های جدول استاندارد گسکت کمپروفایل مشاهده خواهید کرد.

Kammprofile_Gasket_Dimension

150

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	44.4
3/4	28.6	39.7	53.9
1	36.5	47.6	63.5
1.1/4	44.4	60.3	73
1.1/2	52.4	69.8	82.5
2	69.8	88.9	101.6
2.1/2	82.5	101.6	120.6
3	98.4	123.8	133.4
3.1/2	111.1	136.5	158.8
4	123.8	154	171.5
5	150.8	182.6	193.7
6	177.8	212.7	219.1
8	228.6	266.7	276.2
10	282.6	320.7	336.5
12	339.7	377.8	406.4
14	371.5	409.6	447.7
16	422.3	466.7	511.2
18	479.4	530.2	546.1
20	530.2	581	603.2
24	631.8	682.6	714.4

300

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	50.8
3/4	28.6	39.7	63.5
1	36.5	47.6	69.8
1.1/4	44.4	60.3	79.4
1.1/2	52.4	69.8	92.1
2	69.8	88.9	108
2.1/2	82.5	101.6	127
3	98.4	123.8	146.1
3.1/2	111.1	136.5	161.9
4	123.8	154	177.8
5	150.8	182.6	212.7
6	177.8	212.7	247.7
8	228.6	266.7	304.8
10	282.6	320.7	358.8
12	339.7	377.8	419.1
14	371.5	409.6	482.6
16	422.3	466.7	536.6
18	479.4	530.2	593.7
20	530.2	581	650.9
24	631.8	682.6	771.5

400

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	50.8
3/4	28.6	39.7	63.5
1	36.5	47.6	69.8
1.1/4	44.4	60.3	79.4
1.1/2	52.4	69.8	92.1
2	69.8	88.9	108
2.1/2	82.5	101.6	127
3	98.4	123.8	146.1
3.1/2	111.1	136.5	158.7
4	123.8	154	174.6
5	150.8	182.6	209.5
6	177.8	212.7	244.5
8	228.6	266.7	301.6
10	282.6	320.7	355.6
12	339.7	377.8	415.9
14	371.5	409.6	479.4
16	422.3	466.7	533.4
18	479.4	530.2	590.5
20	530.2	581	644.5
24	631.8	682.6	765.2

600

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	50.8
3/4	28.6	39.7	63.5
1	36.5	47.6	69.8
1.1/4	44.4	60.3	79.4
1.1/2	52.4	69.8	92.1
2	69.8	88.9	108
2.1/2	82.5	101.6	127
3	98.4	123.8	146.1
3.1/2	111.1	136.5	158.7
4	123.8	154	190.5
5	150.8	182.6	238.1
6	177.8	212.7	263.5
8	228.6	266.7	317.5
10	282.6	320.7	369.9
12	339.7	377.8	454
14	371.5	409.6	488.9
16	422.3	466.7	561.9
18	479.4	530.2	609.6
20	530.2	581	679.5
24	631.8	682.6	787.4

900

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	60.3
3/4	28.6	39.7	66.7
1	36.5	47.6	76.2
1.1/4	44.4	60.3	85.7
1.1/2	52.4	69.8	95.2
2	69.8	88.9	139.7
2.1/2	82.5	101.6	161.9
3	98.4	123.8	165.1
3.1/2	111.1	136.5
4	123.8	154	203.2
5	150.8	182.6	244.5
6	177.8	212.7	285.8
8	228.6	266.7	355.6
10	282.6	320.7	431.8
12	339.7	377.8	495.3
14	371.5	409.6	517.5
16	422.3	466.7	571.5
18	479.4	530.2	635
20	530.2	581	695.3
24	631.8	682.6	835

1500

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	60.3
3/4	28.6	39.7	66.7
1	36.5	47.6	76.2
1.1/4	44.4	60.3	85.7
1.1/2	52.4	69.8	95.2
2	69.8	88.9	139.7
2.1/2	82.5	101.6	161.9
3	98.4	123.8	171.5
3.1/2	111.1	136.5
4	123.8	154	206.4
5	150.8	182.6	250.8
6	177.8	212.7	279.4
8	228.6	266.7	349.3
10	282.6	320.7	431.8
12	339.7	377.8	517.5
14	371.5	409.6	574.7
16	422.3	466.7	638.1
18	479.4	530.2	701.7
20	530.2	581	752.4
24	631.8	682.6	898.5

2500

NPS	ID	OD	OD (Centering Ring)
NPS	D1	D2	D3
1/2	23	33.3	66.7
3/4	28.6	39.7	73
1	36.5	47.6	82.5
1.1/4	44.4	60.3	101.6
1.1/2	52.4	69.8	114.3
2	69.8	88.9	142.8
2.1/2	82.5	101.6	165.1
3	98.4	123.8	193.7
3.1/2	111.1	136.5
4	123.8	154	231.7
5	150.8	182.6	276.2
6	177.8	212.7	314.3
8	228.6	266.7	384.1
10	282.6	320.7	473
12	339.7	377.8	546.1
14	371.5	409.6
16	422.3	466.7
18	479.4	530.2
20	530.2	581
24	631.8	682.6

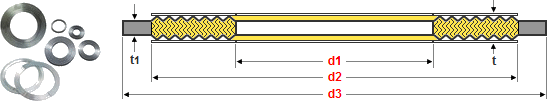

* ابعاد جدول استاندارد گسکت کمپروفایل بر حسب میلی متر است.

D1 = قطر داخلی.
D2 = قطر بیرونی.
D3 = قطر بیرونی حلقه مرکزی.
ضخامت (t) توسط مشتری مشخص می شود.
