جدول استاندارد ASME B16.47 برای گسکت RTJ

جدول استاندارد گسکت رینگ جوینت سری A برای فلنج‌های پایپینگ

این استاندار که توسط انجمن مهندسین مکانیک آمریکا تدوین شده است، الزامات کیفی، ابعاد، متریال و ساخت گسکت‌های فلزی را بررسی می‌کند.

در ادامه اندازه‌های جدول استاندارد گسکت رینگ جوینت سری A مشاهده خواهید کرد.

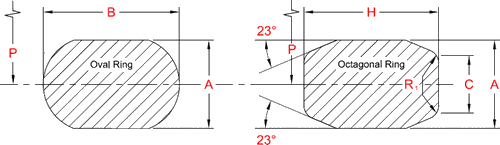

RTJ R Gasket Dimension

R NO.	Dia	Width	Height		Oct	Oct	NPS CL
	P	A	Oval	Oct	C	R1
			B	H
R 93	749.3	19.05		23.9	12.32	1.5	26
							300 600
R 94	800.1	19.05		23.9	12.32	1.5	28
							300 600
R 95	857.25	19.05		23.9	12.32	1.5	30
							300 600
R 96	914.4	22.23		26.9	14.81	1.5	32
							300 600
R 97	965.2	22.23		26.9	14.81	1.5	34
							300 600
R 98	1022.35	22.23		26.9	14.81	1.5	36
							300 600
R 100	749.3	28.58		35.1	19.81	2.3	26
							900
R 101	800.1	31.75		38.1	22.33	2.3	28
							900
R 102	857.25	31.75		38.1	22.33	2.3	30
							900
R 103	914.4	31.75		38.1	22.33	2.3	32
							900
R 104	965.2	34.93		41.4	24.82	2.3	34
							900
R 105	1022.35	34.93		41.4	24.82	2.3	36
							900

* ابعاد جدول استاندارد گسکت رینگ جوینت سری A بر حسب میلی متر است.

* R-30 = فقط برای اتصال لپ شده استفاده می‌شود.
