جداول اورینگ

آترا سیل صنعت اورینگ (O-Ring) هایی در طیف گسترده‌ای از اندازه‌ها ارائه می‌دهد. این اندازه‌ها براساس استاندارهای جهانی و در ویژگی‌های متنوع (سختی، فشردگی و..)، تلورانس، مواد سازنده و ر ترکیبات استاندارد و دارای مجوز برای کاربردهای خوراکی، پزشکی و... تولید می‌شوند. برای آشنایی بیشتر با اورینگ‌های تولید شده توسط آتراسیل صنعت و مشاهده کاتالوگ اورینگ و جداول اورینگ با ما در ادامه این مطلب همراه باشید.

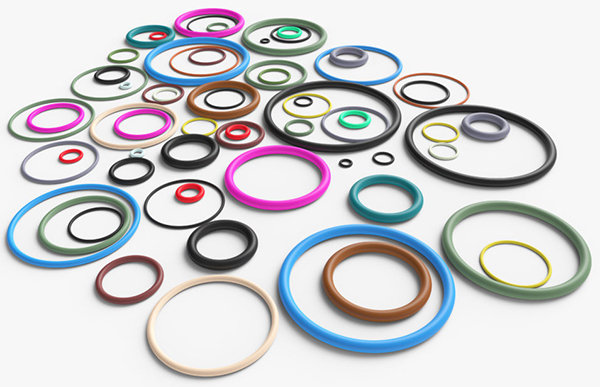

اورینگ (O-Ring) چیست ؟

اورینگ نوعی واشر لاستیکی جامد بوده که به منظور جلوگیری از نشت سیالات در آب بندی تجهیزات مورد استفاده قرار می‌گیرد. اورینگ ها یکی از رایج‌ترین سیل‌ (Seal)های مکانیکی با سطح مقطع دایره‌ای شکل هستند که می توان از آن‎ها به صورت استاتیک و یا دینامیک استفاده کرد.  این دسته از قطعات با قرار گرفتن در بین دو سطح با مسدود کردن راه سیالات از خروج مایع یا گازها جلوگیری می‌کنند.

اورینگ استاتیک و دینامیک

همانطور که پیش‌تر گفتیم، اورینگ‌ها را می‌توان در دو حالت استاتیک (ثابت) و دینامیک (متحرک) به کار برد.

در حالت استاتیک، اورینگ‌ها در جای خود ثابت بوده و حرکت نمی‌کنند. این حالت موجب حفظ فشار و شرایط خلا می‌شود. از سوی دیگر، در حالت دینامیک از اورینگ‎ها در تجهیزاتی نظیر پمپ‌های رفت برگشتی (شفت پمپ) و یا پیستون‌های هیدرولیکی استفاده می‌شود.

جنس اورینگ

در زمان انتخاب اورینگ شما باید به فاکتورهای مختلفی از جمله سازگاری شیمیایی، دمای کاری، فشار آب بندی، اندازه، هزینه و... توجه داشت. بر همین اساس، اورینگ ها عموما در اندازه و جنس‌های مختلف و متناسب با هریک از این کاربردها تولید و عرضه می‌شوند. برخی از انواع مواد به کار رفته برای ساخت اورینگ‌ها به قرار زیر است:

لاستیک مصنوعی (Synthetic Rubber)

این لاستیک‌ها خود از انواع مختلفی تشکیل شده اند :

EPDM: لاستیک‌های EPDM در برابر آب گرم، بخار، مواد شوینده، روغن‌ها، برخی از اسیدها و حلال‌های قطبی مقاومت خوبی از خود نشان می‌دهد.

FKM: لاستیک های FKM که آن‌ها را با نام تجاری وایتون نیز می‌شناسیم، مقاومت بسیار بالایی در برابر گرما، فرسودگی، ازون داشته و توانایی خاموش شدن اتوماتیک در صورت آتش گرفتن دارد.

لاستیک‌های نیتریل (NBR, HNBR,…) : این دسته از لاستیک‌ها قیمتی به نسبت پایین‌تر داشته و به دلیل خواص مکانیکی خوب و مقاومت بالا در برابر گریس‌ها و روان کننده‌ها، یکی از پرکاربردترین دسته لاستیک‌هاست.

ترموپلاستیک (Thermoplastics)

این دست از مواد نیز خود از انواع مختلفی تشکیل شده اند، مانند:

پلی اتر، پلی استر، الاستومر ترموپلاستیک و...  .



استانداردهای اورینگ

برای ساخت اورینگ‌ها از استانداردهای خاص استفاده می‌شود که خروجی هرکدام از آن‌ها در جداول اورینگ و کاتالوگ اورینگ قابل مشاهده است. هرکدام از این استانداردها براساس پارامترهای مختلف به انواع مختلفی دسته بندی می‌شوند. اورینگ آتراسیل در استاندارهای زیر قابل سفارش است:



استاندارد AS-568

AS 568 یک استاندارد هوافضا بوده که در ایالات متحده مورد استفاده قرار می‌گیرد و قطر داخلی ، سطح مقطع ، تلورانس و … را برای اورینگ‌ها که در آب‌بندی به کار برده می‌شوند، مشخص می کند.

برای دیدن جدول کامل اندازه‌های استاندارد AS 568 بر دکمه زیر کلیک کنید.

استاندارد ISO 3601

ISO 3601 که توسط سازمان بین المللی استاندارد صادر شده است، ابعاد اورینگ را در اندازه‌های متریک مشخص می‌کند.

برای دیدن جدول کامل اندازه‌های استاندارد ISO 3601 بر دکمه زیر کلیک کنید.



استاندارد BS4518

BS4518 یک استاندارد متریک بوده که توسط موسسه بریتانیا صادر شده است. این استاندارد ابعاد اورینگ‌ها را برای میله، پیستون و سطح تعریف می‌کند.

برای دیدن جدول کامل اندازه‌های استاندارد BS4518 بر دکمه زیر کلیک کنید.



استاندارد GB T 3452.1

GB/T 3452.1 استانداردی است که توسط مقامات چینی صادر شده و قطر داخلی، سطح مقطع، تلورانس و کد شناسایی اندازه (Size ID) را برای اورینگ‌های مورد استفاده در سیستم های قدرت سیال مشخص می‌کند.

برای دیدن جدول کامل اندازه‌های استاندارد GB T 3452.1 بر دکمه زیر کلیک کنید.



استاندارد JIS B 2401

JIS B 2401 استانداردی است که توسط انجمن استاندارد ژاپن صادر شده و ابعاد اورینگ و موادهای استاندارد را مشخص می‌کند.

برای دیدن جدول کامل اندازه‌های استاندارد JIS B 2401 بر دکمه زیر کلیک کنید.



استاندارد SMS 1586

SMS 1586 یک استاندارد سوئدی است که ابعاد اورینگ ‌ها را مشخص می‌کند. در این استاندارد اورینگ‌ها با ID و C/S شناسایی شده و برای کاربردهای نوع D یا S طبقه بندی می شوند.

برای دیدن جدول کامل اندازه‌های استاندارد SMS 1586 بر دکمه زیر کلیک کنید.
